MessageSujet: Le T-27 Modif N°1   Mar 18 Déc - 14:00

Bonjour a tous,


-Les temperatures etant clementes en ce moment,j'ai fait une descente a l'atelier pour revoir un peu mon T-27!
Malgré l'execution d'un axe par un pro,(merci Pascal! Wink ) je me suis essayé en en fabriquer un,légerement different de celui en cours!!!
-Des mesures,un peu de calcul,pour voir:

Calcul des reductions sur T-27 MOtostandard
==============================================


Reduction finale d'origine(chaine) : Menant: 9 dents pas 1/2" x 5/16

: Mené :16 dents

A- Rapport de reduction : 9/16 = 0,5625 = A (1,777)


Modif appliquée: Menant: 8 dents

Mené :21 dents

B- Rapport de reduction : 8/21 = 0,3809 = B (2,625)


======================================================================================================================================================================

Rapport de reduction du carter T-27,vis sans fin courronne bronze: 1/29 (1)

Roue diametre 270mm,soit perimetre Pi x D =0,8478 m


Détermination des vitesses:


MOTEUR 2 Temps: 4500 T/mn Moteur 4 Temps: 3600 T/mn


Reduction primaire (1) : 155,17 T/mn -------- ------------------------------- 124,1379 T/mn

Rotation roue motrice:

Avec rapport A = 87,283 T/mn ---------------------------------------- 69,8275 T/mn

Avec rapport B = 59,104 T/mn ------------------------------------------47,2841 T/mn


Vitesses roue correspondantes:

Avec rapport A = 73,9985 m/mn ------------------------------------- 59,1997 m/mn

Soit : 4,4399 km/h-------------------------------------------------3,5519 km/h

Avec rapport B = 50,1083 m/mn ----------------------------------------- 40,0874 m/mn

Soit : 3,OO6 Km -------------------------------------------------- 2,405 km/h

Soit -32,29% -------------------------------------------------------------soit -32,29%

------------------------------Reduction propre du T-2 :2/29 soit 1/14,5 (la moitié du T-27!) -------

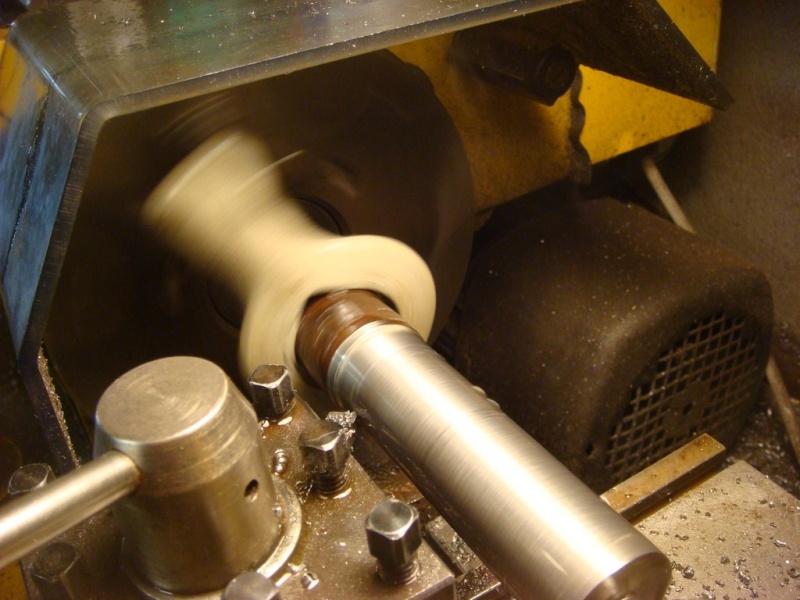

-Allez,j'attaque le bout d'acier,un XC ?????????! Crying or Very sad (plûtot dur a couper quand meme!)







Execution d'un lamage pour centrer le pignon par rapport a l'axe!



essai en place:




L'ancien montage et le nouveau:



Comparaison




Positionnemnt,pointage et soudure du pignon:



Montage en place,



essai ce matin:



-mesure du régime moteur!!! affraid




-Sur la derniere image vous constaterez que mon T-116 depasse allegrement 5100 t/mn,et que normalement il dvrait etre limité a 4500t/mn a vide!!! Pharaon avait raison,mon moulin va trop vite!!!!

-En essai ce matin,sous la flotte,ben c'est tres acceptable!!!!
et avec plus de 600t/mn de trop!!
-faudra que je voie ça avec un 4temps!
La,je fatigue un peu,et c'est bientot la soupe!
A+


Alain

-

















Dernière édition par Doudou78 le Mar 18 Déc - 14:12, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doudou78

avatar

Nombre de messages : 1465
Age : 67
Localisation : Yvelines 78
Date d'inscription : 12/07/2007

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 14:04


Re,


-Zut,la copie brute de mes calculs ne va pas comme il faut concernant les performances entre les moteurs 2 et 4 temps,l'intervale entre les valeurs a disparu,et je ne sait pas comment faire!
J'espere que vous pourrez voir la comparaison sur la meme ligne,mais il manque l'espace:!!
Desolé


Alain
-

PS: bon,j'ai mis des tirets entre et ça le fait!! Very Happy


-
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dard



Nombre de messages : 1254
Age : 53
Localisation : Gironde
Date d'inscription : 27/03/2008

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 14:34

Bonjour doudou 78

T'inquietes pas pour le tableau, c'est clair !
Avec la modif, tu te rapproche de l'Agria en vitesse lente (2.7 km/h).


Superbe boulot d'usinage. Bravo

Les pignons, c'est toi qui les a fait ?

Tu verras, c'est un super outil de désherbage entre rangs (espacement à prévoir à la plantation).

Bonne journée



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
TPC31



Nombre de messages : 258
Age : 59
Localisation : Tarn & Garonne 82
Date d'inscription : 31/12/2011

MessageSujet: re sujet   Mar 18 Déc - 15:58

Bjr à Tous

Bjr Doudou

Une seule chose de la micro chirurgie BRAVO à toi Alain Beau combat !...

A++
CDT
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Le Cauchois

avatar

Nombre de messages : 2126
Age : 80
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 20:16

Beau boulot Alain: ça, je ne sais pas faire!...

Bien amicalement. farao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
alain41

avatar

Nombre de messages : 1385
Age : 44
Localisation : loir et cher
Date d'inscription : 25/09/2008

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 21:08

Bonjour Doudou,

Superbe, comme d'hab.
Quel genre de compte tours as tu?
On pourrait avoir une photo et des explications? Est il branché sur le fil de bougie, ou as tu coller une pastille sur la poulie de lanceur
et le tachymètre mesure le nombre de passage de cette pastille par un rayon lumineux?
Merci.

alain41
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DOMI44

avatar

Nombre de messages : 724
Age : 62
Localisation : 44 SUD LOIRE
Date d'inscription : 05/11/2008

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 21:35

Sulut Doudou

Du travail de pro, avec les calculs à l'appui! cheers

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alain12

avatar

Nombre de messages : 648
Age : 60
Localisation : aveyron
Date d'inscription : 03/01/2007

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 21:38

Bonsoir

Que du beau travail encore !!! que dire de +

Je vois que tu bricoles à nouveau ; c que la santé est au rendez vous , c le principal !!

Avec un moteur 4 temps , je pense que l'ensemble sera lourd et le centre de gravité + haut !!!

Ton moteur 2 temps tourne trop vite : normal arrête d'ajouter du ricard à l'essence!!!

Pense à booster le mien !!!lol

Bon bricolage et bon noël .

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doudou78

avatar

Nombre de messages : 1465
Age : 67
Localisation : Yvelines 78
Date d'inscription : 12/07/2007

MessageSujet: Re: Le T-27 Modif N°1   Mar 18 Déc - 23:09


Bonsoir a tous,


-Quelques precisions,oui,les pignons ont étés achetés,c'est standardisé!!!(de 1€35 le petit à 6€32 pour le grand !)
-Le compte tours est un modele a rayon lumineux!


je retrouve plus ou je l'ai acheté!!!!!! Evil or Very Mad
-merci de vos appreciations!
Bonne soirée


Alain

-
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dof 45

avatar

Nombre de messages : 2055
Age : 50
Localisation : loiret
Date d'inscription : 08/08/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 2:28

Bonsoir doudou trouvetout lol! lol! lol!
tu as encore frappé fort décidément riens ne te résiste affraid lol! lol! du super travail comme d'habitude . Il respire bien le T116 Very Happy tu nous l'as transformé en avion de chasse Very Happy
Amicalement Florent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bilbil

avatar

Nombre de messages : 210
Age : 50
Localisation : ain et haute savoie
Date d'inscription : 04/05/2012

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 6:35

bonjour,

tiptop le mécano lol!

bonne continuation et bon wk.

rendeer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alain41

avatar

Nombre de messages : 1385
Age : 44
Localisation : loir et cher
Date d'inscription : 25/09/2008

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 9:35

Bonjour à tous, bonjour Doudou,

Concernant le compte tours, est tu sûr de son étalonnage? Laughing

alain41
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doudou78

avatar

Nombre de messages : 1465
Age : 67
Localisation : Yvelines 78
Date d'inscription : 12/07/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 10:54



Bonjour,



--"Concernant le compte tours, est tu sûr de son étalonnage? "-- Non!

-Il n'y a pas d'etalonnage a faire!
En fait c'est un frequencemetre piloté par quartz ,a 0.05% +/- 1 digit
Gamme de mesure de 2.5 à 99 999 t/mn
il calcule en fonction du comptage des reflexions d'un rayon lumineux(rouge,c'est + beau!)
Apres,hein........ Wink



Alain

-
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doudou78

avatar

Nombre de messages : 1465
Age : 67
Localisation : Yvelines 78
Date d'inscription : 12/07/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 11:08


Re,


-un comparatif avant/apres,





Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alain41

avatar

Nombre de messages : 1385
Age : 44
Localisation : loir et cher
Date d'inscription : 25/09/2008

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 16:20

Bonjour Doudou,

C'était la question piège. Mais sache qu'un compte tours peut quand même se vérifier, au boulot on les vérifie régulièrement, avec un générateur de fréquence.
L'électronique n'est pas infaillible.
Là ou je vais peut être te surprendre, c'est qu'il y a un moyen tout bête, qui peut te permettre de voir si il dit vrai.
Allez je te laisse y réfléchir. Laughing

alain41.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dof 45

avatar

Nombre de messages : 2055
Age : 50
Localisation : loiret
Date d'inscription : 08/08/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 16:29



Salut Alain

Tu peux le vérifier avec une montre Suspect Exclamation Exclamation Exclamation Exclamation
Amicalement Florent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alain41

avatar

Nombre de messages : 1385
Age : 44
Localisation : loir et cher
Date d'inscription : 25/09/2008

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 16:35

Salut Dof,

J'ai pas essayé avec une montre.

alain41.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dof 45

avatar

Nombre de messages : 2055
Age : 50
Localisation : loiret
Date d'inscription : 08/08/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 16:52


Avec un chronomètre Suspect Suspect Suspect
dof
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doudou78

avatar

Nombre de messages : 1465
Age : 67
Localisation : Yvelines 78
Date d'inscription : 12/07/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 21:14



Bonjour a tous,

Salut Alain,


-Ah,je ne sais pas!!!! Crying or Very sad
Une relation avec le secteur a 50hz peut etre?
Je donne ma langue au chat!! Wink
A+


Alain

-
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alain41

avatar

Nombre de messages : 1385
Age : 44
Localisation : loir et cher
Date d'inscription : 25/09/2008

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 22:37

Bonsoir Doudou, bonsoir Dof,

Allez pour une fois que je peux sortir ma science, j'en profite. Laughing
Doudou n'est pas loin.

F=1/T (F: fréquence en Hertz, et T: temps en seconde)

Donc à 50Hz on devrait être à 3000 tours/min.
Maintenant, qu'est qui génère un signal sur lequel tu peux vérifier ton compte tours? scratch
Et bien tu l'as devant les yeux. Laughing ....................Ton écran de PC.
En effet la pluspart des écrans son en 60 ou 75Hz (donc 3600 ou 4500 tours/min)
Pour vérifier, tu va voir dans les propriétés de ton écran (clic droit sur ton fond d'écran, propriété ou personaliser, etc..), et tu sauras en quelle fréquence l'image est, ensuite tu vise ton écran avec ton compte tours.
Je ne sais pas si j'ai été clair.

alain41
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Doudou78

avatar

Nombre de messages : 1465
Age : 67
Localisation : Yvelines 78
Date d'inscription : 12/07/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 22:43



Salut Alain,


-Ok d'accord!!! Very Happy
Je testerai ça !
Merci pour l'explication!!!
Bonne soirée


Alain

-
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dof 45

avatar

Nombre de messages : 2055
Age : 50
Localisation : loiret
Date d'inscription : 08/08/2007

MessageSujet: Re: Le T-27 Modif N°1   Ven 21 Déc - 23:23


Trop fort je vais me coucher moins c... ce soir cheers
dof
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Le T-27 Modif N°1

Revenir en haut Aller en bas

Le T-27 Modif N°1
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» conseils sur ossature bois et modif charpente
» Modif de mon bac de 1000l
» Modif JetBeam RRT-2 R5
» modif scie pliante Opinel
» Ma modif de PST sur lunette 152/1200

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Passion des Motostandards :: Vos Machines-
Sauter vers:
