Bonjour,

Voici les plan pour la réalisation des attaches sur le tracteur

Relevage 1017 Imgp0012

Dans un premier temp la plaque support à réaliser en 2 exemplaires

Relevage 1017 Suppor10

Le plan

Relevage 1017 Suppor12

Le support à réaliser en 4 exemplaires

Relevage 1017 Suppor11

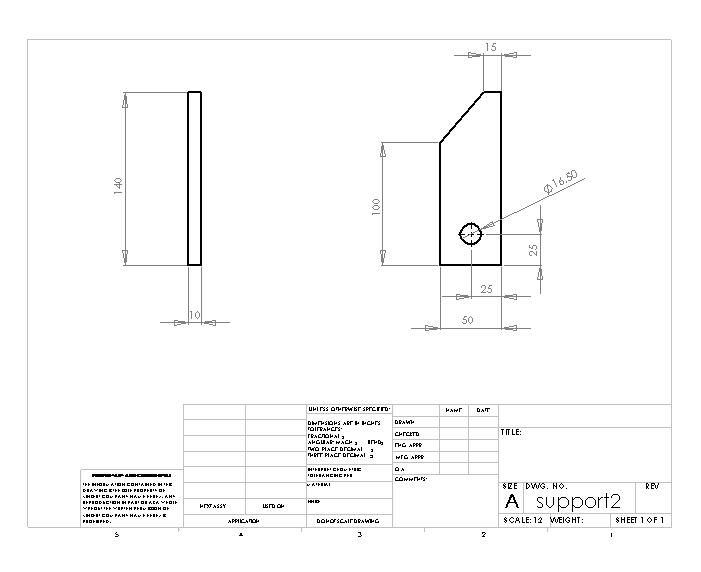

Le plan

Relevage 1017 Plan_s11


L'assemblage doit donner ceci

Relevage 1017 Gauche10

Le plan pour le coté droit

Relevage 1017 Plan_s12

Le plan pour le coté gauche

Relevage 1017 Plan_s13

Afin de fixer l'ensemble sur le tracteur il faut 4 brides

Relevage 1017 Bride10

Le plan

Relevage 1017 Plan_b10

un aperçu du montage

Relevage 1017 Total10


Ne pas oublier rondelle et écrou

La barre de levage

Relevage 1017 Imag0025

Relevage 1017 Barre10


A réaliser en 1 exemplaire
Relevage 1017 Barre_10

Le plan
Relevage 1017 Plan_b11

Les cotés a réaliser en 2 exemplaires

Relevage 1017 Cota_b10

Le plan

Relevage 1017 Plan_c10

Le coté pour le réglage

Relevage 1017 Cota_b11

Le plan

Relevage 1017 Plan_c11
Le dispositif de réglage

Relevage 1017 Imag0026

Relevage 1017 Assemb10

La poignée

Relevage 1017 Poigna10
Relevage 1017 Poigna11

Le plan

Relevage 1017 Plan_p10

La tige fileté qui se visse dans la poignée

Relevage 1017 Plan_t10

Un goupille sera inserer dans le trou de 3 une fois les 2 trous parfaitement aligné

Les pivots
Relevage 1017 Pivot110

Relevage 1017 Plan_p12

Relevage 1017 Plan_p11

La bague de blocage

Relevage 1017 Bloqua10

Relevage 1017 Plan_b12

Le montage

La poignée + la tige filetée
Le pivot
La bague de blocage avec contrperçage pour la mise en place d'une goupille
Le pivot1
Les bras de liaison

Relevage 1017 Bras_r10

Les plans
Relevage 1017 Plan_b13

Relevage 1017 Plan_b14

Le montage

Relevage 1017 Assemb11

Montage générale
Relevage 1017 Assemb12

Reste à trouver les écrous , rondelles et axes manquant


Merci à Llenfant.

_________________
Cordialement Fred.
