MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 15 Déc - 22:57

Boànjour Bicolier,

Beau travail,

Quelle type de peinture utilises tu? et son application?

Ne crains tu pas que la peinture s'abime avec la chaleur ?

Cordialement fred

Revenir en haut Aller en bas
https://lesmotostandards.forumpro.fr
jpp62




Nombre de messages : 1522
Age : 60
Localisation : pas de calais
Date d'inscription : 22/08/2007

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 15 Déc - 23:38

Bonsoir.
Ca ne rigole pas dans l'atelier de BRICOLIER, c'est sérieux! On peut voir qu'il y a le tonneau de vin muni du robinet au pied de l'établi!!!!! Enfin un vrai atelier comme je les aimes!
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 15 Déc - 23:50

Bonsoir Fred. Je passe une fine couche de Rustol que je laisse sécher 2 à 3 jours. (En ce moment je chauffe le local avec un radiateur soufflant de salle de bain pour accélérer le séchage) J'applique ensuite au pinceau 2 couches de laque antirouille. J'ai procédé ainsi pour mon 1050 et pour le "tracsir". Le 1050 a été refait il y a 2 ans déjà et la peinture ne bouge pas. La température s'élève surtout au niveau de la sortie d'échappement. A l'origine les ailettes du cylindre étaient peintes et ce, depuis 1964, la peinture était encore en place. Pour la couleur on ne se rend pas bien compte sur les photos: la teinte varie énormément en fonction de l'éclairage mais je crois être assez prêt de l'origine. Bien cordialement.

PS: Le tonneau, ce n'est pas du vin, c'est du cidre ou plutôt, pour les initiés: de la boisson! Il est là pour "travailler" en attendant la mise en bouteille mais, vu la température, il est comme moi, il ne travaille pas beaucoup! Embarassed
Revenir en haut Aller en bas
rex 60




Nombre de messages : 776
Age : 64
Localisation : oise
Date d'inscription : 05/10/2007

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyJeu 16 Déc - 0:40

Michel;
je reviens sur ta belle peinture..........mais la jauge....Mimi!! il faut quelle soit rouge absolument!! Twisted Evil

bonne nuit
Phil
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyJeu 16 Déc - 0:47

C'est vrai Philippe, tu as raison, il va me falloir rectifier ça en vitesse: Le pot de bleu était ouvert alors!!!
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyVen 17 Déc - 20:56

Bonsoir à tous. Ca y est, la jauge est rouge, ouf Exclamation Et puis presque tout est en pièces détachées... sauf la boîte de vitesses, j'hésite, mais je crois que je ne vais pas résister à la tentation de l'ouvrir bounce bounce D'autant plus que le joint spi du palier avant me paraît suinter. Sad
Ca fait un beau tas de pièces, il y en a dans les caisses et dans les casiers, pourvu que je n'en aie pas en trop au remontage. affraid affraid

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2010_189

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2010_190

Un détail, je remets les écrous sur les filets susceptibles de se trouver abîmés lors de manutentions.
Cordialement. Twisted Evil


Dernière édition par Bricolier le Ven 17 Déc - 22:48, édité 1 fois
Revenir en haut Aller en bas
Dard




Nombre de messages : 1647
Age : 60
Localisation : Gironde
Date d'inscription : 27/03/2008

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyVen 17 Déc - 21:32

Bonsoir Bricolier

Bravo pour l'avancée

C'est quoi la moto au fond a gauche

Le pot est il d'origine ou c'est toi qui l'a fait ?

Bye
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyVen 17 Déc - 22:47

Bonsoir à tous, bonsoir Dard.
Le pot d'échappement du 1030 ne doit pas être d'origine, l'embout de sortie est en inox donc sans doute fabrication d'amateur. Pour le moment je remonte celui-là mais j'essaierai d'en trouver un d'origine.
La moto au fond est une 125 Magnat Debon, sous marque de Terrot, de 1952 que j'ai retapée il y a une dizaine d'année maintenant et qui roule très bien.
Cordialement.
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyDim 6 Fév - 14:29

Bonjour à tous.




Dernière édition par Le Cauchois le Lun 22 Avr - 11:03, édité 1 fois
Revenir en haut Aller en bas
Jeff62

Jeff62


Nombre de messages : 389
Age : 65
Localisation : CALAIS 62
Date d'inscription : 28/12/2008

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyDim 6 Fév - 23:53

Bonsoir à tous,

Le texte que j'avais mis à choqué plusieurs forumistes.
Je le retire donc.
Je n'ai peut-être pas été compris - je me suis mal exprimé - j'ai peut-être été maladroit.
Bref pour éviter toute polémique, j'ai décidé de retirer ce texte.
On tourne la page et on passe à autre chose.

Très bonne soirée à tous.

Jeff62 - Jean-François à Calais
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyLun 22 Avr - 11:07

Bonjour à tous.

Zut, j'étais tombé en panne de stylo!... affraid

D'ici quelques temps, je vais reprendre le reportage sur le remontage du 1030.

https://lesmotostandards.forumpro.fr/t4414p30-remontage-1030

Cette rubrique fait suite à celle-ci:

https://lesmotostandards.forumpro.fr/t4255-demontage-du-1030?highlight=D%E9montage+1030

Bonne journée à tous. Bien cordialement. lol! lol!


Dernière édition par Le Cauchois le Lun 6 Mai - 12:42, édité 1 fois
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyLun 29 Avr - 12:56

Bonjour à tous.

Révision de la Dynastar.

Un accessoire intéressant: Il a équipé les 1030, 1017, 1031/ 1032, 1040, et 1050 et aussi les motoculteurs Rex.

En voici un éclaté.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata10

Précaution: 3 coups de pointeau pour repérer la position de chaque pièce pour l'aide au remontage.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Coups_10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Coups_10

Oter les vis fixant fils des charbons. Certaines vis serrent plusieurs fils. Noter. Soulever et écarter sur le côté le ressort des charbons et sortir ceux-ci. ( Ils sont en bon état sur cette dynastar ).

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Les_ch10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Les_ch10

Déblocage de la poulie. Utilisation d'une clé à sangle.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Dabloc10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Dabloc10

Arrachage de la poulie.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Arrach35

Les éléments composant la dynastar. Pour éviter de chercher le sens de montage de chaque pièce, elles sont ficelées dans l'ordre du remontage.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Compos10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Compos10

Nettoyage du collecteur: Papier à poncer grain 1200. Nettoyage entre les lamelles avec la pointe d'un couteau et... avec précaution.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Collec11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Collec10

La toilette de tous les éléments a été faite,  le câblage vérifié. Une première couche de peinture avant le remontage. La seconde sera donnée quand la Dynastar sera remontée.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_014

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_010

Remontage et serrage de la poulie.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_015

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_011

Mise en place des charbons et de leur ressort.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_016

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_012

Seconde couche de peinture.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_017

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_013

La Dynastar en place.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_018

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_014

Vue de l'avant.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_019

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_015


Dernière édition par Le Cauchois le Dim 16 Mar - 19:03, édité 2 fois
Revenir en haut Aller en bas
Dard




Nombre de messages : 1647
Age : 60
Localisation : Gironde
Date d'inscription : 27/03/2008

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyLun 29 Avr - 19:54

Bonjour le cauchois

Merci pour ces infos sur l'entretien de la dynastar.
A priori, la tienne était en bon état.

Je crois maintenant que tu as fais le tour et que tu n'as plus rien à démonter.

Il faut que tu te trouve un autre engin à retaper.

Bonne soirée
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMar 30 Avr - 10:45

Bonjour à tous, Bonjour Dard.

En effet côté moteur, on arrive au bout mais il y a encore beaucoup de choses à dire sur le reste de la mécanique du 1030 et sur tous ses accessoires. On passera à d'autres machines ensuite.

Bonne journée. Cdt.
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 1 Mai - 19:29

Les caractéristiques du 1030.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Caract11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Notice10

Eclaté moteur.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata12

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata11

Le volant.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata13

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata12

Le plateau d'allumage.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Volant10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Volant10

L'embrayage.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Embray11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Embray10

Le carburateur.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Carbur17

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Carbur10


Dernière édition par Le Cauchois le Dim 23 Mar - 16:52, édité 1 fois
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptySam 4 Mai - 21:35

Passons au châssis, le voici tout nu. Vérifier les soudures au niveau des plis, il arrive qu'il y ait rupture à ce niveau.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Chassi10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_034

Vue éclatée du châssis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Chassi11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 37546910

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Carros10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 53810510


Dernière édition par Le Cauchois le Dim 23 Mar - 17:00, édité 1 fois
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyDim 5 Mai - 19:06

Préparation et peinture des roues Avant. Les pneus sont des routiers, je mettrai des pneus agraires plus tard.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Roues_10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Roues_10

Dessus de châssis, jantes arrières, essieu avant.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Essieu10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Essieu10

Eclaté de la boîte à vitesses.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata14

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata13

J'ai fait des essais, tout fonctionne parfaitement pour la boîte, il n'y a pas de fuite, je ne vais pas la démonter complètement.

Un coup d'oeil par le dessus. Tout est OK apparemment.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Vue_in10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Vue_in10

Commande du relais, frein de parking: C'est une pièce où il y a une fente qui coiffe et vient bloquer un pignon, il est donc fortement recommandé de ne pas oublier de débloquer ce frein avant de commencer à rouler: Risques de casse.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Frein_10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Frein_10

Vue avant de la prise de force démontée.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Prise_10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Prise_10

Vue arrière du pont, entraînement de la prise de force.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Vue_ar11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Vue_ar10

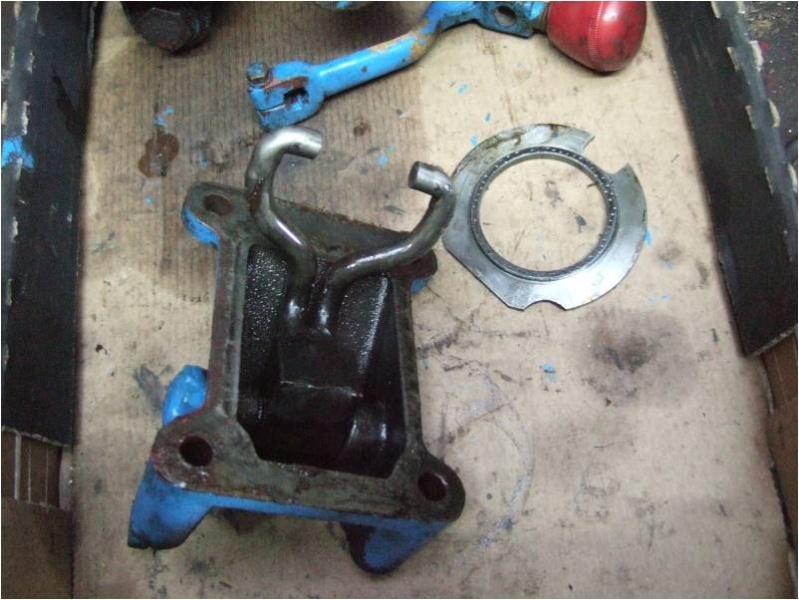

Le sélecteur de vitesses.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Salect10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Salect10

Sélecteur, commande de prise de force, frein de parking.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Select11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Select10


Dernière édition par Le Cauchois le Dim 23 Mar - 17:36, édité 2 fois
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyLun 6 Mai - 12:40

La boîte prête pour rejoindre le châssis. On peut voir le levier du blocage de différentiel qui sera reliè à la manette gauche, près des commandes de vitesses.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Cde_bl10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Cde_bl10

Autre vue de la boîte, côté droit.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Boite_11

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Boite_11

Vue de l'avant.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Boite_12

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Boite_12

Vue éclatée du différentiel, des arbres et des roues arrières.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Dif_ar10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Dif_ar10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Boite_13

Elle rejoint le châssis... Les moyeux sont en place.

Il convient de vérifier si ces moyeux n'ont pas de jeu sur l'arbre hexagonal . Si le serrage ne suffit pas à rattraper ce jeu éventuel, passer à la meuleuse, un disque dans la fente des moyeux. Ne laisser aucun jeu, il s'aggraverait rapidement. Pour bien serrer la vis des moyeux, démonter les disques alourdisseurs et desserrer les roues. Procéder ainsi à chaque réglage de la largeur de voie.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Boite_13

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Copie_10

Positionner le moyen de façon à ce que la vis de réglage de voie ne se trouve pas en face d'une vis de fixation du tambour de frein. Sur cette photo la position n'est pas bonne, la vis de réglage bute sur celle du tambour.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Moyeux10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Moyeux10

Ecrou central bloqué et rondelle de sécurité rabattue.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Iecrou10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Iecrou11


Dernière édition par Le Cauchois le Dim 23 Mar - 17:33, édité 1 fois
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMar 7 Mai - 19:50

Pour ne pas oublier, faisons dès maintenant le plein d'huile: ( GL 4 ), de la boîte à vitesses et du pont. C'est un carter commun, le cran sur la petite jauge indique le niveau à respecter. Capacité du carter, environ 1,5 litre.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_036

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_016

Montage de l'essieu avant: Au besoin, rattraper le jeu longitudinal au moyen de rondelles de calage, ce jeu se retrouverait dans la direction.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_037

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Montag10

Roues avant en place, régler le parallélisme. L'essieu avant du 1030 n'est pas réglable mais on peut obtenir deux largeurs de la voie avant par retournement des roues.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_038

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Parall10

Voici le châssis sur ses roues.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Sur_ce10

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Chassi11

L'arbre du volant de direction, la crémaillère et les 2 demi coquilles en bronze.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_039

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_018

Ces pièces seront montées ensemble.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_040

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_019

Fixation de la direction sous le châssis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_041

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_020

Raccorder l'arbre de transmission et le flector à l'arbre d'entrée de boîte.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_042

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_021


Dernière édition par Le Cauchois le Dim 23 Mar - 17:47, édité 2 fois
Revenir en haut Aller en bas
sadzot marc

sadzot marc


Nombre de messages : 9
Age : 64
Localisation : Belgique
Date d'inscription : 04/09/2011

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMar 7 Mai - 20:53

Bonjour à tous,

Comme d'habitude Michel magnifique reportage,
L'un des mien est où tu sais ! mais j'en ai deux autres à faire mais la santé ne le permet pas pour l'instant Sad
Les deux 1030, deux 1050, le staub et LES réducteurs ????? où irais-je sans toi ???

Bien à tous,Marc
Revenir en haut Aller en bas
mcgyver

mcgyver


Nombre de messages : 338
Age : 110
Localisation : Gard
Date d'inscription : 06/05/2013

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMar 7 Mai - 22:05

Bonsoir a tous !
Tout petit nouveau sur votre forum ,je vais essayer d' y participer un peu

Citation :
L'un des mien est où tu sais !
Coucou Marcos Basketball
Toujours autant de plaisir a te lire Le Cauchois farao
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 8 Mai - 17:47

Eclaté Train AV, manettes de commandes.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 78478710

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Eclata14

Eclaté volant de direction, dessus du châssis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 64957910

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Volant12

Eclaté Pédalier, châssis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 53810511

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Chassi12

Détail du logement de rotule.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_020

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_022

Les barres de direction.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_021

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_023

Les manettes et leur tringle vues de dessous.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_022

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_024

Mise en place du moteur, au palan. Les silentblok sont en place.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_023

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_025

Alignement du moteur à l'aide de deux tournevis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_024

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_030

Raccordement du flector avant: Ne pas oublier de rabattre la rondelle d'arrêt des vis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_025

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_026

Le moteur est en place et boulonné sur le châssis.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_026

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_027

Le bouchon de vidange est vissé quand le moteur est en place pour lui éviter d'éventuels chocs. On peut faire le niveau d'huile du moteur: 1,2 litre d'huile de bonne qualité multigrade: 10/ 40 ou 20/ 50.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_027

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_028


Dernière édition par Le Cauchois le Dim 23 Mar - 13:36, édité 1 fois
Revenir en haut Aller en bas
sadzot marc

sadzot marc


Nombre de messages : 9
Age : 64
Localisation : Belgique
Date d'inscription : 04/09/2011

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 8 Mai - 20:19

Bonjour à tous,

Michel comme d'ab, t'es un CHEF!!!

T'as vu pat, ya plus qu'à Razz


Bien à tous,Marc

PS:Faut que je sonne à Marc pour le remercier, Embarassed pas encore fait Embarassed
Revenir en haut Aller en bas
mcgyver

mcgyver


Nombre de messages : 338
Age : 110
Localisation : Gard
Date d'inscription : 06/05/2013

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyMer 8 Mai - 20:50

Bonsoir a tous !
Ben oui ..."ya plus qua " bounce
Et après ...je pédale .... Embarassed lol! lol!

En attendant ..je m'instruit ! Je suis ,studieusement la démonstration de Michel study
Revenir en haut Aller en bas
Le Cauchois

Le Cauchois


Nombre de messages : 2276
Age : 86
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 EmptyJeu 9 Mai - 17:55

La bête est sur ses 4 pattes.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_028

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Sur_ce10

Réglage de la commande d'embrayage. La pédale vient au contact du support de la Dynastar ce qui limite la course. Régler la biellette de commande de manière à ce que la course du débrayage entre mise en contact de la butée et le débrayage soit la plus réduite possible. Environ 2 cms au haut de la pédale suffisent. Si on a une course trop importante, on vrille ou même on casse l'axe des fourchettes.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_029

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_035

Les freins.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_030

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_034

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_031

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_033

Remontage du réservoir. Mise en place de sangles textile sous les colliers pour protéger le réservoir et atténuer les vibrations.

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_032

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_031

Mise en place du tableau de bord. Il faut de petites mains pour tenir les écrous!...

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_033

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 2011_032

Vérifier le niveau d'huile du moteur... et le bébé fait ses premiers pas!...

https://www.youtube.com/watch?v=OEXuMxyyoqk


Dernière édition par Le Cauchois le Dim 23 Mar - 13:45, édité 1 fois
Revenir en haut Aller en bas
Contenu sponsorisé





Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty
MessageSujet: Re: Etude: Microtracteur Motostandard Gutbrod 1030 2è partie   Etude: Microtracteur Motostandard Gutbrod 1030 2è partie - Page 3 Empty

Revenir en haut Aller en bas

Etude: Microtracteur Motostandard Gutbrod 1030 2è partie
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» Etude: Le microtracteur Motostandard Gutbrod 1030 1è partie
» Etude: Le Microtracteur Motostandard 1026 A
» Chassis tracteur GUTBROD MOTOSTANDARD 1030
» recherche microtracteur motostandard gutbrod
» Vend microtracteur dans l'état modele 1030 motostandard

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Passion des Motostandards :: Aide à la réparation-
Sauter vers:
