MessageSujet: Tondeuse 1017- 1026.   Ven 13 Mai - 18:14

Bonjour à tous.

Il semble quasi impossible de trouver l'éclaté et la liste des pièces pour la tondeuse à gazon 80 cm à éjection latérale montée sur les 1017, 1026 et autres les plus récents.. Ce modèle fonctionne particulièrement bien. Donc, pas 36 solutions: On démonte et on note!...

Cette machine m'a été apportée par un copain et je voudrais la remonter sur le 1026 que j'ai entièrement rénové, ce qui fera un ensemble très performant et robuste.

Le 1026.

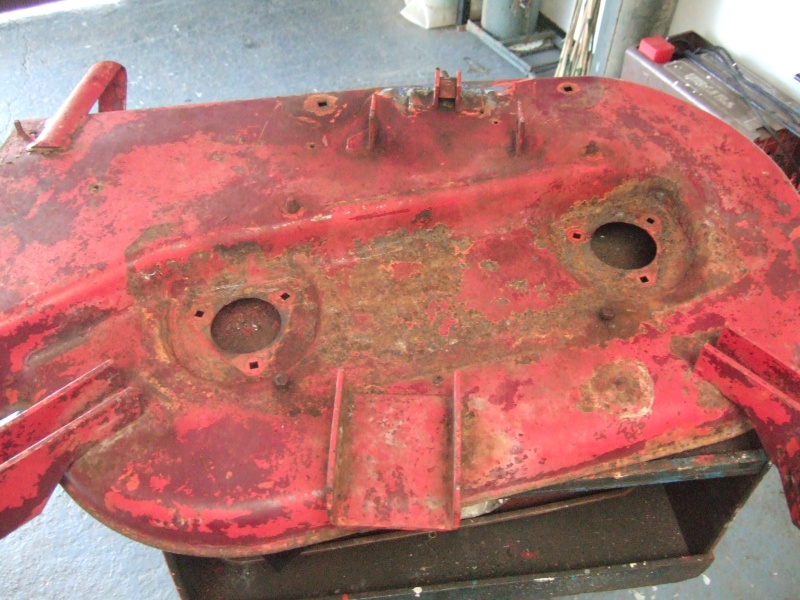

Un palier était bloqué, le carter était un peu déformé: je l'ai redressé au cric et soudé un fer plat en renfort.





Puis j'ai sorti les 2 paliers et leur ai ouvert le ventre: Voici ce que j'ai trouvé, dans l'ordre de montage:





Rabattre la rondelle d'arrêt de l'écrou.
Dévisser l'écrou
Enlever la poulie.

Dans le moyeu: Clips extérieur sur moyeu: Diam 50 mm épaisseur 1,5 mm
Roulement 6005: 25- 47- 12
Clips intérieur sur gorge de l'axe. diam 23,50 épais 1,5 mm
Cage à aiguilles: 25- 32- 20: Elle existe chez 123 roulements en version étanche à l'eau: Conseillé...
Joint spi, métallique: 25- 32-4.
Clips intérieur: Gorge dans moyeu: 34,40 mm- Epais 1,5 mm

Les deux roulements à billes, bien nettoyés et graissés sont en très bon état. Je vais remplacer les douilles à aiguilles et les joints spi. Il y aura également la courroie et les lames et ce sera comme neuf.

A noter: les deux paliers sont équipés d'un graisseur, ce qui explique sans doute leur relativement bon état.

Cordialement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dard



Nombre de messages : 1195
Age : 53
Localisation : Gironde
Date d'inscription : 27/03/2008

MessageSujet: Re: Tondeuse 1017- 1026.   Sam 14 Mai - 12:20

Bonjour le Cauchois

Belle rénovation du 1026

la tondeuse ne dépareillera pas

Bye

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Le Cauchois

avatar

Nombre de messages : 2119
Age : 79
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

MessageSujet: Re: Tondeuse 1017- 1026.   Sam 31 Déc - 19:46

Bonsoir à tous.

Le 1026 est maintenant équipé de sa tondeuse deux lames à éjection latérale.



J'ai fait venir une courroie de chez 123 courroies:

Référence: 4L1150, 12,7 x 9, longueur 2921 mm, elle est parfaite.

Prix HT: 38,90 € plus port.

Bonne année 2017 à tous.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dom45

avatar

Nombre de messages : 254
Age : 51
Localisation : Centre de la France
Date d'inscription : 18/08/2011

MessageSujet: Re: Tondeuse 1017- 1026.   Dim 1 Jan - 11:13

Bonjour à tous

impec Michel, avec même de l'avance sur le début de la saison de tonte !!! c'est les taupes qui vont devoir baisser la tête car là ça va y allez Razz
A+
Dom
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dard



Nombre de messages : 1195
Age : 53
Localisation : Gironde
Date d'inscription : 27/03/2008

MessageSujet: Re: Tondeuse 1017- 1026.   Dim 1 Jan - 14:21

Bonjour le cauchois

Bonne année aussi

je ne vois pas la courroie ??? pourtant j'ai dormi depuis le 31 !

Comment se fait l'embrayage de cette courroie ?
Avec les carters on ne voit rien.

en tous cas belle reno

Bye

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Le Cauchois

avatar

Nombre de messages : 2119
Age : 79
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

MessageSujet: Re: Tondeuse 1017- 1026.   Mar 3 Jan - 13:14

Bien vu Dard. Sur cette photo la courroie n'est pas en place. Dès que possible j'en ferai 2 ou 3 pour bien se rendre compte de son circuit.

Pour l'embrayage de la tondeuse en voici la photo.



La courroie de l'embrayage envoie la rotation au palier à l'avant du 1026 où se trouve la poulie où vient la courroie de la tondeuse.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Le Cauchois

avatar

Nombre de messages : 2119
Age : 79
Localisation : Seine Maritime
Date d'inscription : 01/01/2010

MessageSujet: Re: Tondeuse 1017- 1026.   Mar 3 Jan - 20:21

Bonsoir à tous.

J'ai pris les photos en question.

Poulie de départ.



Le renvoi d'angle à l'avant.



Entraînement des lames.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Dard



Nombre de messages : 1195
Age : 53
Localisation : Gironde
Date d'inscription : 27/03/2008

MessageSujet: Re: Tondeuse 1017- 1026.   Jeu 5 Jan - 0:54

Bonjour Le cauchois

l'état global de la rénovation est vraiment superbe.

Merci pour les photos sans carter!!!


c'est donc une double poulie dans l'axe moteur, une qui va a l'arriere pour la transmission
et une qui par devant pour la tondeuse aprés un chemin plutot tortueux


Bye
